WZNN-SW.08.ET.000.0

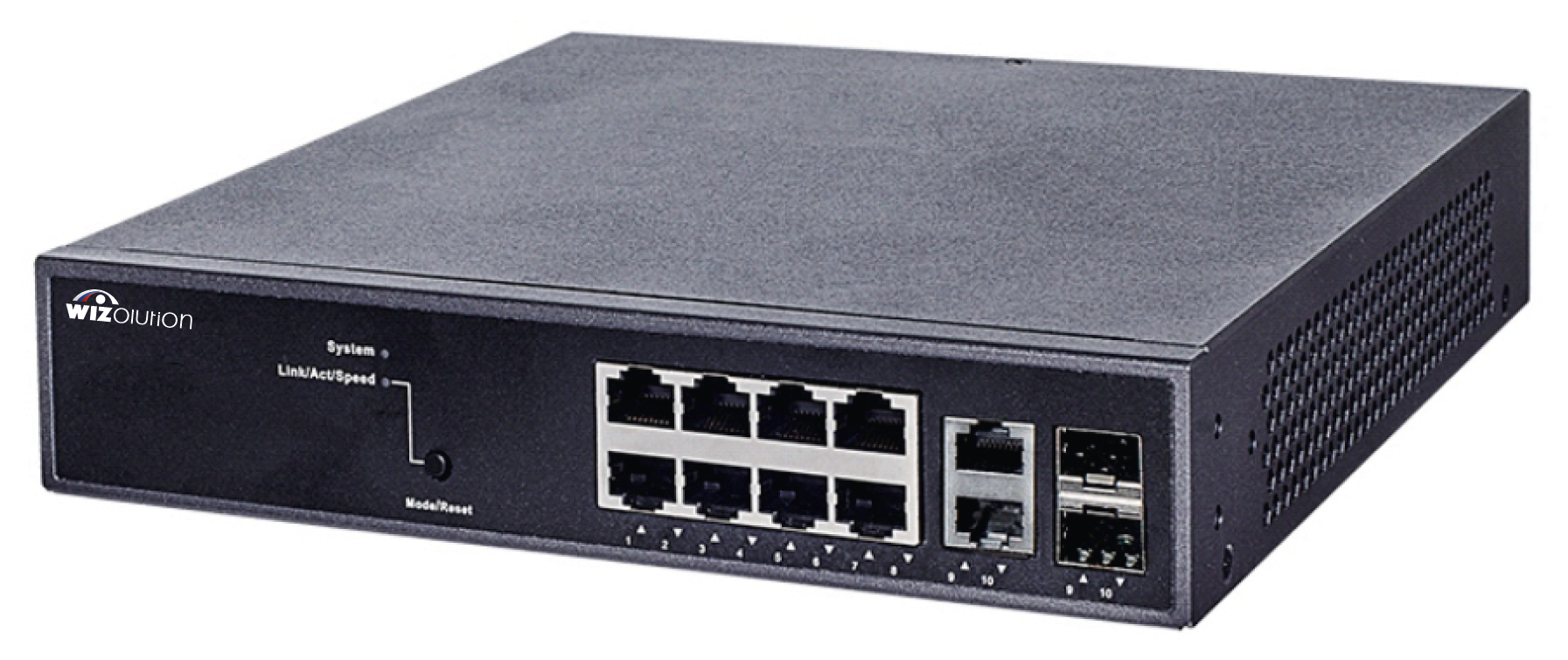

WIZOLUTION WZNN-SW.08.ET.000.0 - это продвинутый коммутатор уровня L2 plus, он оснащен 8-ю портами Gigabit (10M/100M/1G) и 2-портами комбо - RJ45/SFP слотами передачи для более гибкого подключения к сети. WZNN-SW.08.ET.000.0 мастер L2 plus управляемый коммутатор, это оптимальное решение для подключения внешних PoE устройств различного назначения, автоматический поиск IP устройств, таких как камеры и беспроводные точки доступа с поддержкой протоколов ONVIF, UPnP и ARP.

WIZOLUTION также включает в себя различные модели других устройств для IP видеонаблюдения как для внутреннего так и для внешнего использования для суровых условий эксплуатации.

Монтажники легко смогут найти ONVIF камеры, включая перечень IP-адресов устройств, IP-адрес/MAC-адрес, топологии, посмотреть энергопотребление и осуществлять мониторинг трафика через веб-браузер. Интуитивный GUI интерфейс предоставляет возможность установщику собрать группы VLAN через коммутатор, перезагружать камеры и диагностировать подключение кабелей через графическую топологию. Данная серия коммутаторов - это новаторское решение которое дает возможность соединить все ONVIF камеры воедино для более простого управления, предлагая доступное решение для IP видеонаблюдения.

Ключевые функции

• 8 портов GbE и 2 порта Combo GbE (SFP & RJ45)
• Коммутатор 2- уровня (L2)
• Поддержка IPV4 и IPV6 протоколов
• IPV4 статическая маршрутизация
• 802.1d(STP), 802.1w(RSTP), 802.1s(MSTP)
• SNMP v1/v2c/v3
• Измерение длины Ethernet кабелей
• DHCP сервер
• Гибкие порты для различных типов SFP модулей
• Поддержка 10/100/1000 Мб/с скоростей передачи данных
• Поддержка энергоэффективного стандарта IEEE 802.3az

Спецификация графического пользовательского интерфейса для IP видеонаблюдения

• Авто обнаружение PoE коммутаторов и IP камер с ONVIF технологией
• Просмотр топологий - построение топологической карты для PoE коммутаторов и IP камер с ONVIF
• Монитор трафика – комплексный график для показа статистики по трафику
• Диагностика кабеля – проверка статуса кабеля в режиме онлайн
• VLAN группы – легкие группировки IP камер в VLAN через топологическую карту

Спецификация коммутации 2-го уровня

• Поддержка Spanning Tree Protocol (STP) - 802.1d, (RSTP) 802.1w, (MSTP) 802.1s
• Группообразование - Link Aggregation Control Protocol (LACP) IEEE 802.3ad до 6 групп и 4 портов на группу
• VLAN - привязанный к порту VLAN, 802.1Q VLAN (теги), привязанный к MAC-адресам VLAN, управляемый VLAN, частный VLAN Edge (PVE), Q-in-Q (двойные теги) VLAN, голосовой VLAN, GARP VLAN регистрация, поддержка протокола GVRP
• Ретрансляция DHCP - Передача DHCP трафика к DHCP серверу в различных VLAN, работа с DHCP опция 82
• IGMP v1/v2/v3 Snooping - IGMP ограничение полосы пропускания по запросу, поддержка 1024 мультикаст групп
• IGMP по запросу - мультикаст группы IGMP по запросу
• IGMP Proxy - IGMP слежение для подавления отчетов IGMP пакетов для уменьшения нагрузки на многоадресном маршрутизаторе
• MLD v1/v2 Snooping - доставка IPv6 только по запросу пользователей
• Multicast VLAN регистрация – ручное конфигурирование VLAN, называемое многоадресной рассылкой VLAN, для переадресации многоадресного трафика по сети уровня 2 в сочетании с отслеживанием IGMP

Безопасность

• Поддержка Secure Shell (SSH), шифрование Telnet трафика в или из коммутатора, SSH v1 и v2 поддерживается
• Поддержка Secure Sockets Layer (SSL) – поддержка SSL шифрования http трафика, позволяет дополнительно предоставлять безопасный доступ к веб-интерфейсу панели коммутатора
• Поддержка спецификации IEEE 802.1X - IEEE802.1X: RADIUS идентификация, авторизация и учет, MD5 суммы, гостевой VLAN, единичный/множественный режим хоста и сессий, поддержка IGMP-RADIUS на основе 802.1X, динамическое назначение VLAN одной/нескольким сессиям, поддержка IGMP-RADIUS на основе 802.1X, динамическое назначение VLAN
• Layer 2 Isolation Private VLAN Edge (PVE) (защищенные порты) - обеспечивает L2 разделение клиентов в одном VLAN. Поддерживаются несколько линков.
• Защита порта – блокировка MAC адреса для порта, и ограничение количества MAC адресов
• Поддержка IP Source Guard – предотвращает доступ через порт коммутатора с нелегального IP адреса
• RADIUS/ TACACS+ - поддержка RADIUS и TACACS+ идентификация. В режиме клиента
• Поддержка Storm Control - Предотвращение прерывания трафика в локальной сети широковещательным, многоадресным или одноадресным потоком на порту
• DHCP Snooping - брандмауэр между ненадежными узлами и доверенными DHCP-серверами и список контроля доступа
• ACLs – поддержка до 256 записей. Дробление или ограничение скорости основано на:
• Источник и получатель MAC, VLAN ID и IP адрес, протокол, порт
• Поддержка протокола Differentiated services code point (DSCP) / IP старшенство
• Поддержка TCP/ UDP портов источника и получателя
• 802.1p приоритезация
• Ethernet тип
• Поддержка Internet Control Message Protocol (ICMP) пакетов
• TCP флаги
• Защита от петли - Предотвращение неизвестных одноадресных, широковещательных и многоадресных циклов в конфигурациях коммутации уровня 2

Спецификация коммутации 3-го уровня

• IPv4 статическая маршрутизация
• IPv6 статическая маршрутизация
• DHCP сервер - назначение IP для DHCP клиентов

QoS – качество сервиса

• Аппаратная очередь - 8 аппаратных очередей
• Расписание – строгий приоритет и взвешенный цикл перебора (WRR), Назначение очереди на основе DSCP и класса обслуживания
• Классификация – по порту, 802.1p VLAN по приоритету, IPv4/IPv6 приоритет на основе DSCP, дифференцированные сервисы (DiffServ), классификация и маркировка списка контроля доступа и ограничения скорости (ALCs)
• Ограничения скорости - контроль входного трафика - регулировка выходного трафика и контроль скорости для каждого порта

Софт для управления

• Dying Gasp - поддержка Dying Gasp (уведомление о потери мощности)
• HW мониторинг – измерение температуры и сигнализация
• HW контроль – возобновление работы после зависания процессора
• IEEE 1588v2 PTP - Precision Time Protocol – поддержка IEEE 1588v2 PTP (протокол точности времени)
• Remote Monitoring (RMON) – удаленный мониторинг RMON группы 1,2,3,9 (история, статистика, сигнализации и события) для продвинутого управления, мониторинга и анализа трафика
• Port Mirroring – зеркальное отображение трафика на другой порт для анализа сетевым анализатором или RMON анализ. До N-1 (N - порт коммутатора) порты могут быть отображены в один порт назначения. Поддерживается одна сессия.
• UpnP – универсальный Plug and Play, отраслевая группа компаний, работающих для обеспечения совместимости устройства с устройством путем продвижения универсальных Plug and Play устройств
• s-Flow - Индустриальный стандарт для переключения высокоскоростных сетей. Это дает полную видимость использования сетей, позволяя оптимизировать производительность, учет/выставление счетов за использование и защиту от небезопасных угроз
• IEEE 802.1ab (LLDP) - используется сетевыми устройствами для рекламы своих удостоверений, возможностей подсетей в локальной сети IEEE 802ab. Поддержка LLDP-MED-расширений
• Web GUI Interface – встроенный графический интерфейс пользователя, утилита, основанная на конфигурации браузера устройства
• CLI – Конфигурация и управление маршрутизатором в режиме командной строки
• Dual Image – два независимых образа для резервного восстановления во время обновления
• SNMP - SNMP v1, v2c и v3 поддержка, и SNMP v3 пользовательская защищенная модель (USM)
• Firmware Upgrade – обновление прошивки через WEB браузер (HTTP/ HTTPs) и TFTP
• Network Time Protocol (NTP) – сетевой протокол синхронизации времени между компьютерными системами через переключаемые пакеты
• Другое - HTTP/HTTPs, SSH, DHCP Client/ DHCPv6 Client, диагностика кабеля, пинг, лог, IPv6 управление

Спецификация сети

• Gigabit Port (RJ45) - 8
• Gigabit RJ45/SFP Combo Port - 2
• Всего Gigabit Ports - 10
• Пропускная способность -14.9 Мб/с
• Таблица MAC адресов - 8 k
• Jumbo Frames - 9,216 байт
• Емкость коммутации - 20 Гб/с

Питание

• Входное напряжение переменного тока – 100~ 240 В

Механические спецификации

• Размеры (Ширина x Глубина x Высота) - 220 x 134 x 44 мм
• Вес - 1 кг
• Разъемы - RJ-45x10, SFP слоты x2

Экологическая спецификация

• Диапазон рабочих температур - 0°C ~ 50°C (32°F ~ 122°F)
• Температура хранения - -20°C ~ 70°C (-4°F ~ 158°F) -
• Диапазон влажности - 10% ~ 90% без конденсации

Сертификация

• Электромагнитная совместимость - CE, FCC, VCCI, C-Tick Class A CE, FCC
• Безопасность - EN60950-1, IEC60950-1
