Оборудование EPoC

В современном мире сложно угнаться за прогрессом, растет качество оборудования, повышаются его характеристики, повышаются требования к сетям и их пропускной способности. Пройдет совсем немного времени, и деньги, которые вы вложили в инфраструктуру вчера могут уже оказаться «выкинутыми» сегодня.В частности это касается сетей видеонаблюдения. Аналоговые камеры, работающие по коаксиальным кабелям уже не дают такого качества картинки, также ими сложнее управлять и контролировать, особенно когда сеть видеонаблюдения разрастается на большое количество точек.

Как же быть, чтобы не потерять основную часть вложений – кабельную инфраструктуру, как организовать сеть IPвидеонаблюдения и сэкономить при этом значительную часть средств? На этот вопрос мы ответим ниже, рассказав, как совместить и использовать сеть от аналогового видеонаблюдения для построения сети IPвидеонаблюдения.

Для передачи IPвидеонаблюдения нужно использовать кабели типа «витая пара», т.к. они гораздо дешевле и специально предназначены для передачи IP трафика. При этом, при проектировании сети, следует учитывать тот факт, что длина кабеля витая пара между двумя точками сети не должна превышать расстояния 100 метров. На практике это может быть еще меньше, все зависит от условий и качества кабеля. Для преодоления расстояний больших чем 100 м потребуется дополнительное оборудование, которое повлечет дополнительные затраты, хоть и небольшие, но тем не менее. И все равно преодолеть расстояние более чем 250-300 м по «витой паре» - не получится.

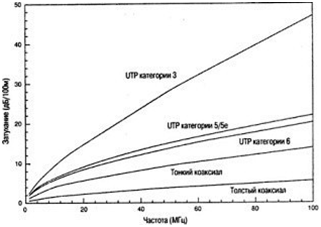

Как видно из графика ниже, затухание линии связи, построенной на коаксиальном кабеле практически в два раза ниже, чем линии построенной на широкораспространенном кабеле «витая пара» категории 5e.

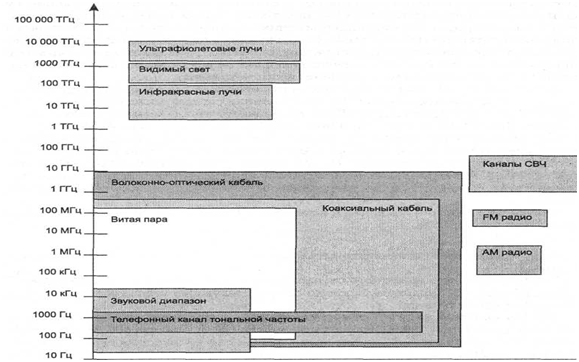

Полосы пропускания и частотные диапазоны для различных линий связи показаны на рисунке выше.

Как видно, коаксиальный кабель обладает преимуществами, по сравнению с кабелем витая пара.

Эти преимущества можно описать так:

• Высокая помехозащищенность (благодаря металлической оплетке)
• Более высокая, чем у витой пары, допустимая скорость передачи данных (до 500 Мбит/с)
• Большее, чем у витой пары, допустимое расстояние передачи (до 1 км и больше)
• Сложнее механически подключитьсядля несанкционированного прослушивания сети
• Заметно меньше электромагнитных излучений

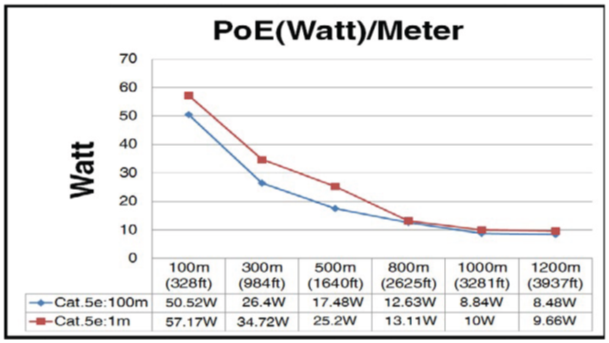

Сэкономить и перейти с аналогового на IPвидеонаблюдение легко, особенно, если у вас осталась существующая инфраструктура от сетей аналогового видеонаблюдения вы можете колоссально сэкономить на кабеле и его прокладке, и при этом получить гораздо большие расстояния между конечной точкой сети (IPвидеокамерой) и центральным узлом (узлом управления). Есть решение - использовать оборудование WIZOLUTION, работающее по технологии EPoC – EthernetandPoweroverCoaxial – передача данных и питания по коаксиальному кабелю. Достаточно просто установить специальные адаптеры, не требующие дополнительного источника питания в начале и конце коаксиальной линии тем самым сигнал и питание будут конвертированы для передачи по коаксиальному кабелю, а на другом конце будутконвертированы обратно в обычное PoE и данные. Есть одно ограничение – зависимость мощности от расстояния. Данная зависимость характеризуется диаграммой ниже:

Видно, что при использовании в конечной точке кабеля «витая пара» длиной 1 метр, можно получить мощность выше, чем при использовании кабеля 100 метров.

Типовая схема включения адаптеров показана ниже:

На стороне узла ввода данныхи питания ставится RXадаптер, а на стороне камеры – TXадаптер.

Как видно из диаграммы выше, при максимальной длине кабеля 1200 метров можно получить мощность для оконечного устройства порядка 9,66 Вт при длине кабеля дляподключения камеры не более 1 метра. Т.е. можно без проблем запитать камеры (PD устройства) классов 0, 1, 2, 3 с некоторыми ограничениями. А без ограничения уровня мощности (в соответствии со стандартом802.3af, т.е. до 15,4 Вт) можно получить на расстоянии где-то 750 метров, опять же при использовании витой пары длиной не более метра для подключения камерык адаптеру и качественной коаксиальной линии передачи. Т.е. на практике, эти данные могут различаться как в одну так и в другую сторону.

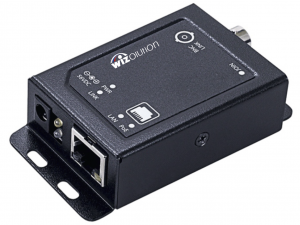

При помощи EPoCадаптеров WIZOLUTIONможно строить сети различной конфигурации на существующем коаксиальном кабеле, оставшемся от аналогового видеонаблюдения.

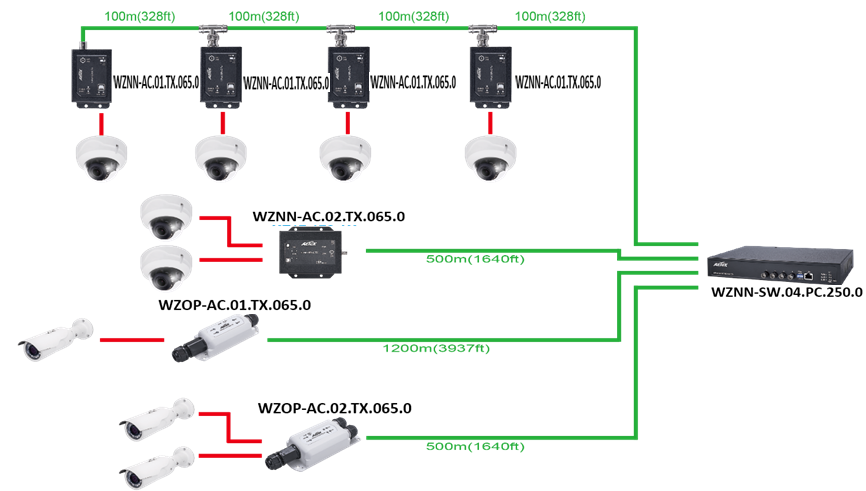

Типовые схемы включения оборудования и возможности технологии EPoC:

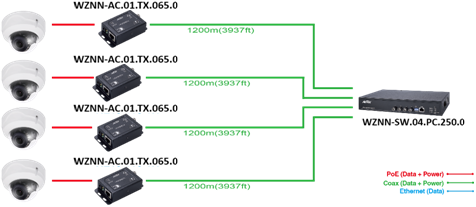

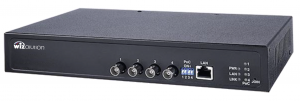

EPoCRX коммутатор позволяет подключить сразу четыре камеры на удалении до 1200 м каждая от центрального узла, где он установлен.

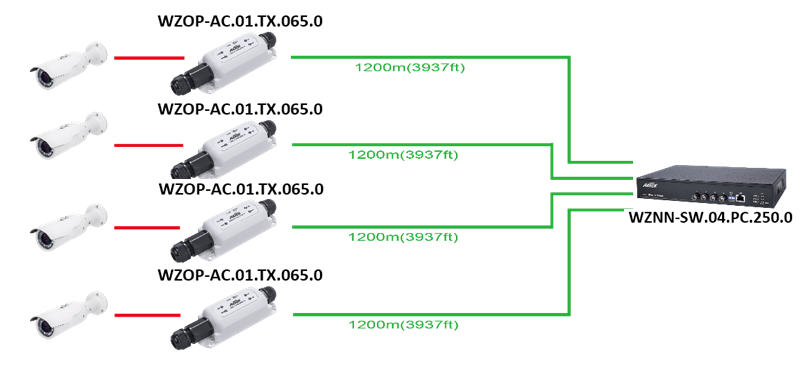

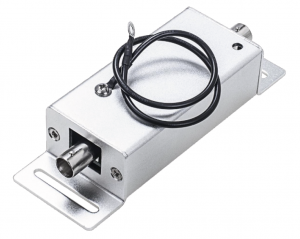

Та же схема включения, только используются адаптеры уличного исполнения, т.е. их можно установить сразу на улице, рядом с уличной камерой видеонаблюдения, например, на столбе к которому подходит только коаксиальный кабель без установки дополнительных шкафов или кожухов, что снижает затраты на развертывание сети.

Гибридная схема включения через TX адаптеры, которые позволяют подключать камеры каскаднос использованием Т-образного BNCпереходникаили в топологии звезда (используется ТХ адаптер на два выхода).

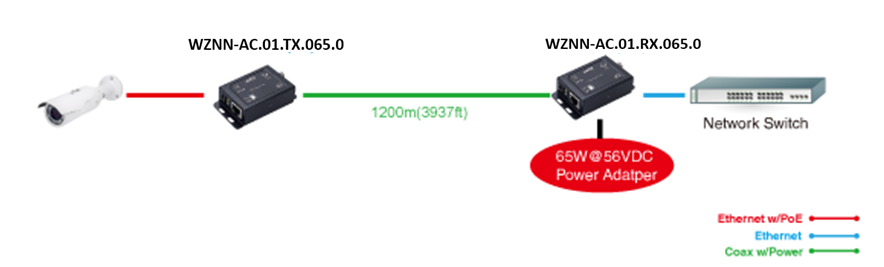

Пара RX-TX адаптеров. Модель адаптера WIZOLUTION с отдельным питанием от адаптера DC 56В для ввода питания PoE в линию, т.к. используется сетевой коммутатор без функции PoE.

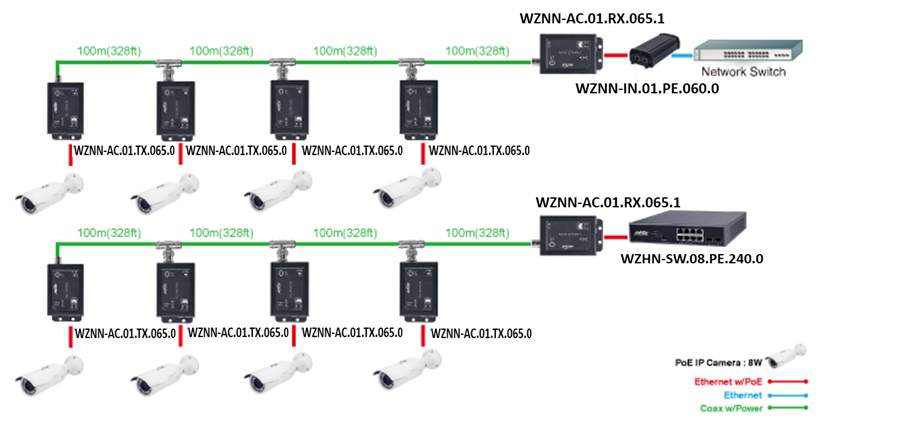

Каскадное подключение нескольких камер через TX адаптеры с Т-образным BNCпереходником на удаление через 100 м к TX адаптеру с получением данных и питания от PoE коммутатора или коммутатора без функции PoE и инжектора PoE.

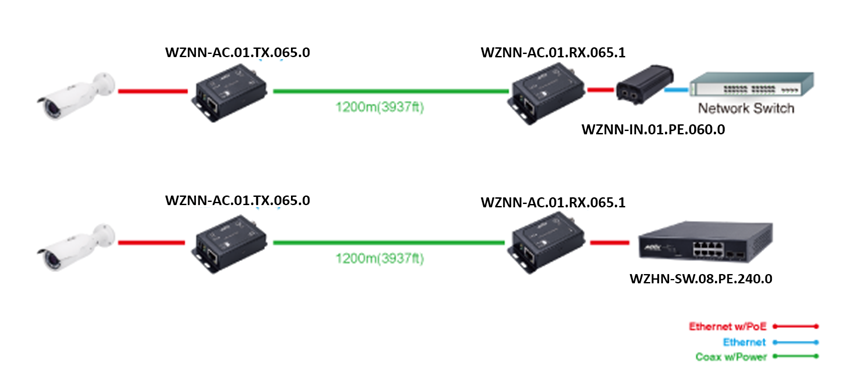

Подключение камеры через пары RX-TX адаптеров на удаление до 1200 м с получением данных и питания от PoE коммутатора или коммутатора без функции PoE и инжектора PoE.

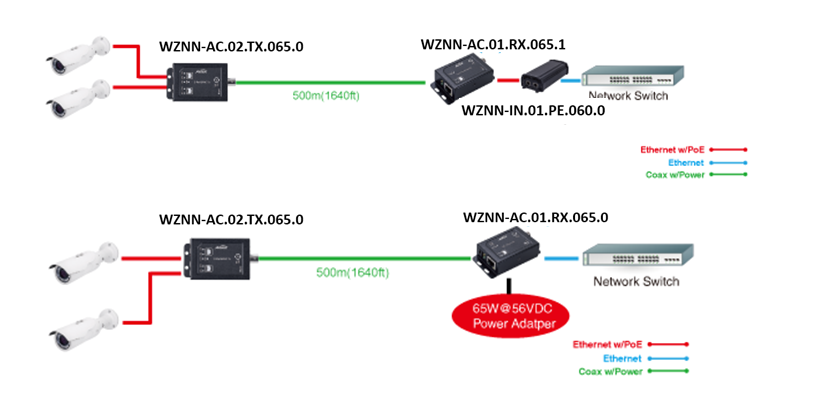

Подключение двух камер через пары RX-TX адаптеров на удаление до500 м каждая с получением данных и питания от PoE коммутатора или коммутатора без функции PoE и инжектора PoE. Используется TX адаптер на два выхода.
