Оборудование PoE Extender

Часто на практике существует необходимость подключения, например, IP камеры от центрального узла гораздо больше чем 100 метров. Здесь-то и возникает ряд проблем, так как известно, что при использовании кабеля «витая пара» существует ограничение длины сегмента сети порядка 100 м. Это справедливо для соединений хаб-компьютер, компьютер-свич или свич-свич, но не для хаб-хаб (для 100-мегабитных хабов оно вообще урезано до 5 метров).

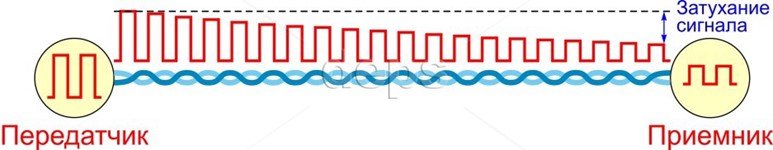

Такое расстояние обусловлено многими факторами и причинами, в том числе и тем, что любой кабель «витая пара» обладает некоторым активным сопротивлением, что приводит к банальному затуханию сигнала. Хотя токи в сети и небольшие, но при большой длине кабеля затухание может сказаться на качестве работы.

Типичное затухание и ослабление сигнала в процентах для витой пары показано в таблице ниже:

Еще качество передачи сигнала зависит от частоты, т.е. чем больше частота передачи, которую требуется передать по кабелю «витая пара», тем больше затухание сигнала. Как известно из физики, чем больше частота тока, тем больше он «вытесняется» из центра проводника наружу. Т.о. чем больше толщина жилы (больше внешняя площадь) и лучше качество материала (электропроводность), тем меньше потери сигнала.

В таблице ниже показаны затухания кабелей витая пара разных категорий в зависимости от частоты сигнала:

Также ко всему этому добавляются различные «наводки» и помехи, в том числе перекрестные. В итоге на выходе вместо прямоугольной формы сигнала мы получаем следующую картинку:

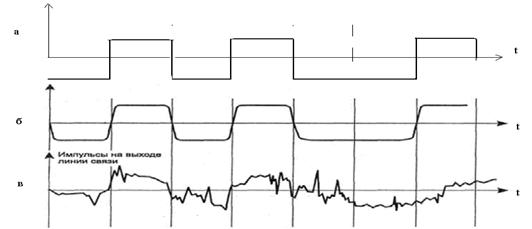

а – изначальный сигнал

б – появление гармоник, в результате чего происходит искажение фронтов импульсов и они теряют свою прямоугольную форму

в – накладываются шумы, различные наводки и помехи, в результате чего сигнал становится неразличим на приемной стороне.

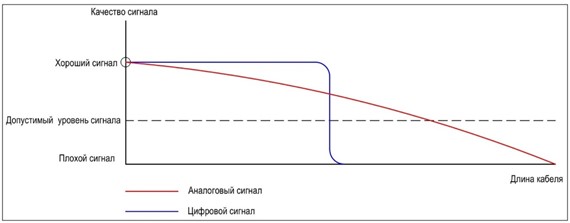

Так как сигнал, передаваемый по витой паре цифровой, то оборудование на другом конце его либо понимает, либо нет, в отличие от аналогового сигнала. Т.е. есть некий порог, как видно из рисунка ниже, цифровой сигнал при определенной длине кабеля резко становится плохим:

Так как на практике часто расстояние для подключения удаленной камеры гораздо больше 100 метров. На практике существует много способов удлинения сегмента сети, но все они потребуют значительных вложений в инфраструктуру и оборудование. Это удлинение сегмента при помощи медиа конверторов и оптики, DSL оборудования, установка Wi-Fi оборудования для организации радиоканала и т.п.

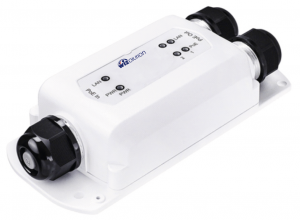

Компания WIZOLUTION предлагает специальные удлинители для сегментов Ethernet сети, которые помогут решить данную проблему. Данное оборудование отфильтровывает помехи, восстанавливает фронты и спады импульсов и усиливает уровень сигнала до первоначального уровня. При использовании удлинителей можно увеличить расстояние сегмента сети вплоть до 300 метров, если использовать два удлинителя и до 200 метров – если один. При этом скорость передачи сигнала остается до 100 Мб/с. Для них не требуется никакого отдельного источника питания, т.к. через них проходит полезный сигнал данных и PoE и от этого самого PoE они и «питаются» и регенерируют ослабевший полезный сигнал Ethernet, который мы получаем на выходе для дальнейшей передачи. Оконечное устройство (например, IP камера) получит свои данные, подачу самого PoE для нее можно выключить или оставить, если потребуется.

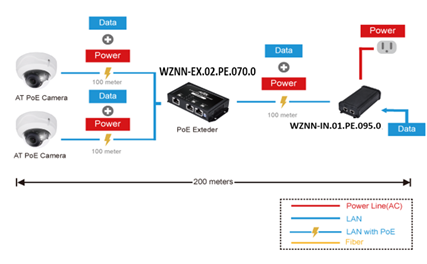

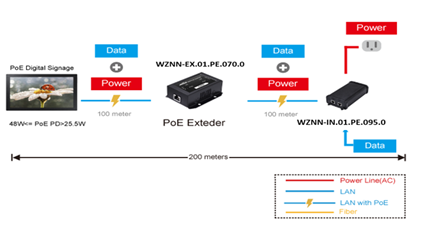

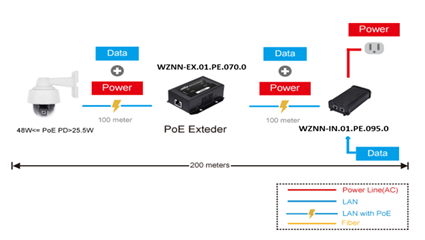

Передача данных и питания на расстояние до 200 м при помощи PoE Extender WIZOLUTION. PoE подается от мощного инжектора. На расстоянии 200 м мы получаем данные и PoE мощностью до 48 Вт.

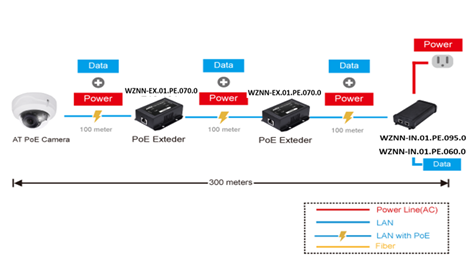

Передача данных и питания на расстояние до 300 м при помощи двух PoE Extender WIZOLUTION. PoE подается от мощного инжектора UPoE на 60 или 95 Вт. На расстоянии 300 м мы получаем данные и PoE 25,5 Вт (802.3at).

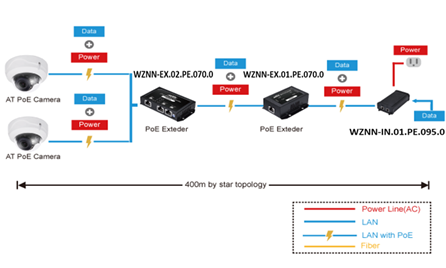

Передача данных и питания на расстояние 200 или 300 м (300 или 400 для топологии звезда) при помощи PoE Extender на два порта от WIZOLUTION. PoE подается от мощного инжектора UPoE на 95 Вт. Мы получаем данные и PoE 25,5 Вт (802.3at) для питания каждой удаленной камеры.

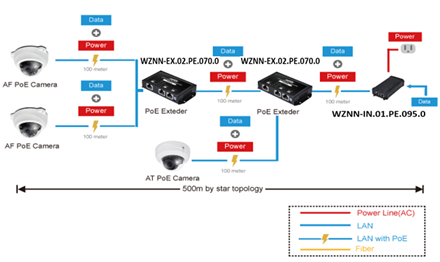

Передача данных и питания на расстояние 500 м (для топологии звезда) при помощи двух PoE Extender на два порта от WIZOLUTION. PoE подается от мощного инжектора UPoE на 95 Вт. Мы получаем данные и PoE 25,5 Вт (802.3at) для питания каждой удаленной камеры.
