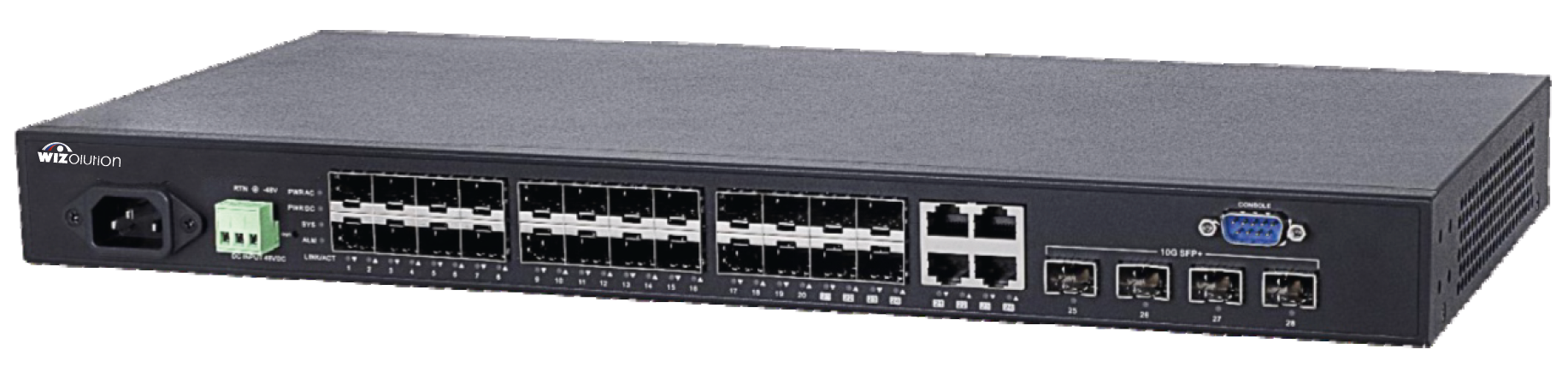

WZNN-SW.20.FB.000.0

WZNN-SW.20.FB.000.0 это продвинутый коммутатор второго уровня (Layer 2 plus), оснащенный 20-портами Gigabit (SFP) и 4 порта combo RJ45/SFP, а также 4 x 1G/10G SFP+ слота приемопередатчика для возможности гибкого подключения. WIZOLUTION WZNN-SW.20.FB.000.0 мастер L2 plus коммутатор это оптимальное решение для раздачи линков на внешние L2 plus PoE коммутаторы и умные коммутаторы PoE с автоматическим поиском IP устройств, таких как IP камеры, беспроводные точки доступа с поддержкой ONVIF, UPnP или ARP протоколов.

Серия этих коммутаторов от WIZOLUTION также используется для централизованного контроля и управления IP видеонаблюдением включая управление уличными L2 plus PoE коммутаторами и серией умных PoE коммутаторов для подключения мультибрендовых ONVIF IP продуктов включая камеры, NVR и видеосерверы для конфигурации и управления через одну IP сеть. Уникальные преимущества придает TAB & GUI интерфейсы пользователя, автоматическая генерация топологии IP видеонаблюдения включая ONVIF PoE камеры и подключенные уличные L2 plus PoE и серию умных PoE коммутаторов от WIZOLUTION.

Монтажники смогут легко найти индивидуальную ONVIF IP-камеру, потому что серии оборудования WIZOLUTION предоставляют широкий спектр аналитических инструментов, таких как: IP device лист, IP/MAC адреса, графическую топологию сети, потребление электроэнергии и мониторинг трафика через WEB браузер. Кроме того, интуитивный web графический интерфейс приведет монтажника к группе VLAN через коммутаторы и даст возможность выполнять перезагрузку камер и диагностику кабеля через графическую топологию. Серии оборудования WIZOLUTION -  это инновационные решения, которые позволяют подключить ONVIF с преимуществами упрощенного управления, пониженной сложностью, более низкими затратами для реализации задач IP видеонаблюдения.

Ключевые особенности

• 20 портов GbE SFP и 4 порта GbE Combo (SFP/ RJ45) и 4 порта 1G/10G SFP+
• Layer 2 коммутация
• IPV4 и IPV6 протокол
• IPV4 статический роутинг
• 802.1d(STP), 802.1w(RSTP), 802.1s(MSTP)
• SNMP v1/v2c/v3
• Измерение длины кабеля Ethernet
• DHCP сервер
• Гибкие приемопередающие порты SFP
• Поддержка скоростей передачи данных 10/100/1000 Мб/с
• Поддержка IEEE 802.3az стандарта энергоэффективной технологии Ethernet

Спецификация графического пользовательского интерфейса для IP видеонаблюдения

• Автоматическое обнаружение - Обнаружение PoE коммутаторов IP камер в соответствии со стандартом ONVIF автоматически
• Просмотр топологии сети – Генерация топологической карты сети для управления коммутаторами, PoE коммутаторами и IP камерами с ONVIF
• Монитор трафика – комплексный график для показа статистики трафика
• Диагностика кабеля – проверка статуса кабеля в реальном времени
• VLAN группы – простая группировка IP камер через топологическую карту

Спецификация коммутации Layer 2 уровня

• Spanning Tree Protocol (STP) - Стандартный Spanning Tree 802.1d, быстрый Spanning Tree (RSTP) 802.1w, множественный Spanning Tree (MSTP) 802.1s
• Группообразование – протокол контроля и агрегации трафика (LACP) IEEE 802.3ad до 6 групп и до 4 портов на группу
• VLAN – привязанный к порту VLAN, 802.1Q VLAN с метками, MAC-привязанные VLAN, управляемый VLAN, частный VLAN Edge (PVE), Q-in-Q (двойная метка) VLAN, голосовой VLAN, GARP VLAN регистрация, протокол (GVRP)
• DHCP ретранслятор - ретранслятор DHCP трафика к DHCP серверу в различных VLAN, работает с DHCP опция 82
• IGMP v1/v2/v3 Snooping - IGMP ограничение полосы пропускания интенсивного многоадресного трафика только по запросу пользователей, поддержка до 1024 мультикаст групп
• IGMP запросы – мультикаст группы IGMP запросы
• IGMP Proxy - IGMP фильтрация пакетов с отчетами прокси для уменьшения нагрузки на многоадресном маршрутизаторе
• MLD v1/v2 Snooping - доставка IPv6 мультикаст пакетов только по требованию приемников
• Multicast VLAN регистрация – ручное конфигурирование VLAN, называемое многоадресной рассылкой VLAN, для переадресации многоадресного трафика по сети уровня 2 в сочетании с отслеживанием IGMP

Механическая спецификация

• Размеры (ШxГxВ) - 442 x 211 x 44 мм
• Вес - 3.1 кг
• Разъемы - RJ45x4, SFP Slot x24, SFP+ Slot x4

Спецификация коммутации 3 уровня

• Поддержка IPv4 статического роутинга
• Поддержка IPv6 Sстатического роутинга
• DHCP сервер - Назначение IP клиентам DHCP

Безопасность

• Поддержка протокола Secure Shell (SSH) – защищает трафик телнет в иил из коммутатора, SSH v1 и v2 are поддерживаются
• Поддержка Secure Sockets Layer (SSL) - SSL шифрует http трафик, предоставляя дополнительно безопасный доступ к WEB интерфейсу управления коммутатора
• Поддержка спецификации IEEE 802.1X - IEEE802.1X: RADIUS идентификация, авторизация и учет, MD5 суммы, гостевой VLAN, единичный/множественный режим хоста и сессий, поддержка IGMP-RADIUS на основе 802.1X, динамическое назначение VLAN одной/нескольким сессиям, поддержка IGMP-RADIUS на основе 802.1X, динамическое назначение VLAN
• Поддержка Layer 2 Isolation Private VLAN Edge - PVE (также известна как защищенные порты) обеспечивает разделение L2 между клиентами в одном и том же VLAN. Поддержка нескольких аплинков
• Защита порта - блокировка MAC адресов для портов, и ограничение количества проверенных MAC адресов
• Поддержка IP Source Guard – предотвращает доступ через порт коммутатора с нелегального IP адреса
• RADIUS/ TACACS+ - поддержка протокола RADIUS и TACACS+ идентификации. В режиме клиента
• Поддержка Storm Control - Предотвращает прерывание трафика в локальной сети широковещательным, многоадресным или одноадресным вещанием на порту
• Поддержка DHCP Snooping – брандмауэр между надежными и ненадежными DHCP узлами
• ACLs – поддержка до 256 записей. Дробление или ограничение скорости основано на:
• Источник и получатель MAC, VLAN ID и IP адрес, протокол, порт
• Поддержка Differentiated services code point (DSCP) / IP старшенство
• Поддержка TCP/ UDP портов источника и получателя
• 802.1p приоритезация
• Ethernet тип
• Поддержка Internet Control Message Protocol (ICMP) пакеты
• TCP флаги
• Защита от петли - Предотвращение неизвестных одноадресных, широковещательных и многоадресных циклов в конфигурациях коммутации уровня 2

Качество сервиса (QoS)

• Поддержка до 8 аппаратных очередей
• Поддержка расписания - Строгий приоритет и взвешенный циклический перебор (WRR), назначение очереди на основе DSCP и класса обслуживания
• Поддержка классификации трафика – по порту, по приоритету 802.1 P VLAN, на основе протоколов IPv4/IPv6 и приоритетом на основе DSCP, дифференцированных служб (DiffServ), классификация и изменение маркировки ACL-списков
• Поддержка ограничения скорости - контроль входного трафика, регулировка выходного трафика и контроль скорости для каждого порта

Софт для управления

• Dying Gasp – поддержка уведомления о потере мощности
• HW Monitoring – измерение температуры и сигнализация
• HW Watchdog – возобновление работы после зависания процессора
• IEEE 1588v2 PTP – протокол точности времени
• IEEE 1588v2 PTP - удаленный мониторинг (RMON) - RMON группы 1,2,3,9 (история, статистика, сигнализации и события) для продвинутого управления трафиком, мониторинга и анализа
• Поддержка Port Mirroring – Трафик на порту может быть отзеркален на другой порт для анализа сетевым анализатором или RMON пробником. До N-1 (N – где N, порты коммутатора) порты могут быть отзеркалены в один порт назначения. Поддерживается одна сессия.
• Поддержка UpnP - The Universal Plug and Play Forum, группа индустриальных компания работала над совместимостью различных устройств Plug and Play
• Поддержка s-Flow – индустриальный стандарт мониторинга высокоскоростных коммутационных сетей. Дает возможность визуальной оценки использования и оптимизации производительности сети, учет и выставление счетов и защита от небезопасных угроз
• Поддержка IEEE 802.1ab (LLDP) – используется сетевыми устройствами для показа своей идентичности, возможностей и соседних локальных вычислительных сетей на IEEE 802ab в локальной вычислительной сети. Поддержка LLDP-MED расширений
• Поддержка Web GUI Interface – графического WEB интерфейса пользователя
• Встроенная утилита конфигурации коммутатора для настройки устройств через браузер
• Поддержка CLI – конфигурация/управление коммутаторами в режиме командной строки
• Поддержка Dual Image - Независимые первичный и вторичный образы для резервного копирования при обновлении
• SNMP - SNMP v1, v2c и v3 поддержка, и SNMP v3 пользовательская защитная модель (USM)
• Апгрейд софта – поддержка через Web браузер (HTTP/ HTTPs) и TFTP
• Поддержка Network Time Protocol (NTP) – сетевой протокол синхронизации между компьютерными системами через пакетную коммутацию
• Другое - HTTP/HTTPs, SSH, DHCP Client/ DHCPv6 Клиент, диагностика кабеля, ПИНГ, Системный лог, IPv6 управление

Спецификация сети

• 20 портов Gigabit Port (SFP)
• 4 порта Gigabit RJ45/SFP Combo Port
• 4 порта 1G/10G SFP+ Port
• Всего портов - 28
• Пропускная способность - 95.232 Мб/с
• Таблица MAC - 32 k
• Jumbo Frames - 10,056 Байт
• Емкость коммутации - 128 Гб/с

Питание

• Входное напряжение переменного тока – 100 В ~ 240 В
• Постоянного тока - 24~72 В

Экологическая спецификация

• Рабочая температура -20°C ~ 60°C (32°F ~ 122°F)
• Температура хранения -40°C ~ 85°C (-4°F ~ 158°F)
• Рабочая влажность - 5% ~ 90% без конденсации

Сертификаты

• Электромагнитная совместимость - CE, FCC, VCCI, C-Tick Class A CE, FCC
• Безопасность - EN60950-1, IEC60950-1
